Centro de usinagem vertical - NXV 1680B

Centro de Usinagem Vertical NXV 1680B, uma máquina de alto desempenho com cone BBT50, que oferece extrema rigidez, cursos estendidos e uma estrutura robusta. Essa máquina é projetada para atender às demandas das indústrias automotivas, de moldes e matrizes, e ferramentarias, fornecendo alta velocidade, alta precisão e uma usinagem confiável. O cone BBT50 do NXV 1680B é uma característica essencial que garante a conexão segura entre a máquina e a ferramenta, proporcionando maior estabilidade e precisão durante os processos de usinagem. Isso permite cortes mais precisos e eficientes, assegurando resultados consistentes e de alta qualidade. Com cursos estendidos, o NXV 1680B oferece maior capacidade para trabalhar com peças de maior tamanho e complexidade, ampliando as possibilidades de produção. Sua estrutura extremamente robusta proporciona estabilidade durante toda a operação, reduzindo vibrações indesejadas e garantindo a máxima rigidez. Especialmente indicado para a indústria automotiva, o NXV 1680B oferece alta velocidade e precisão, tornando-o ideal para a fabricação de componentes automotivos complexos com tolerâncias rigorosas. Na indústria de moldes e matrizes, sua capacidade de usinar materiais resistentes é essencial para a criação de moldes precisos e duráveis. Além disso, em ferramentarias, o NXV 1680B se destaca por sua eficiência e confiabilidade, permitindo produzir peças de alta qualidade com rapidez e consistência. A tecnologia avançada de controle da NXV 1680B simplifica a operação e aumenta a produtividade, tornando o processo de usinagem mais ágil e eficiente. Sua alta velocidade, alta precisão e extrema rigidez garantem uma performance excepcional, contribuindo para o sucesso de sua produção. Se você busca uma máquina que oferece versatilidade, confiabilidade e desempenho superior, o Centro de Usinagem Vertical NXV 1680B é a escolha perfeita. Eleve a qualidade e a eficiência de suas operações de usinagem com essa máquina poderosa e preparada para atender às demandas mais exigentes do mercado.

banner
Opcionais

Especificação Técnica

Nome do produto

Unidade

NXV1680B

Fuso
Velocidade do spindle (op.)rpm6.000 (10.000)
Potência do spindle (op.)kW18,5  (45)
Cone (op.) BBT50 (BBT50)
Curso
Deslocamento do eixo Xmm1.630
Deslocamento do eixo Ymm860
Deslocamento do eixo Zmm762
Distância entre o nariz da árvore e topo da mesamm200~962
Mesa
Tamanho da mesamm1.730x860
N° T-slot x tamanho x passomm5x22x150
Máx. peso na mesakg2.000
Velocidade de avanço
Avanço rápido X/Y/Zm/min24/24/24
Avanço de cortemm/min1~10.000
ATC
Capacidade do magazine de ferramentas (op.)T32 (24/40)
Peso da ferramentakg/pç20
Máx. dimensão da ferramenta (s/ferramentas adjacentes)mm24T: Ø110x350 (Ø190x350) 32T/40T: Ø120x350 (Ø240x350)
Em geral
Peso da máquinakg16.500
Recursos

Recursos

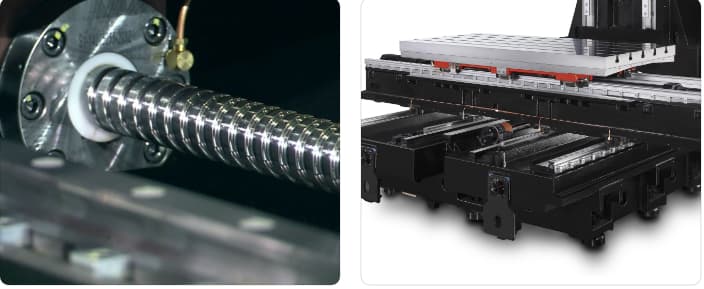

Projeto de alta rigidez

• A análise FEM é adotada para garantir o melhor arranjo de massa e construção de nervuras da máquina para estabilidade constante sob a carga intensiva de corte pesado. • Todos os servomotores axiais AC equipados com Encoders de Posicionamento Absoluto, sem necessidade de retorno zero • O acionamento direto fornece livre de folga, melhor precisão, confiabilidade e estabilidade. • Guias lineares de alta rigidez e alta carga aplicadas nos três eixos. • 6 blocos deslizantes no eixo X e 4 guias lineares no eixo Y • Sem contrapeso no eixo Z • A construção rígida do corpo garante precisão e rigidez intransigentes.
Imagem 1

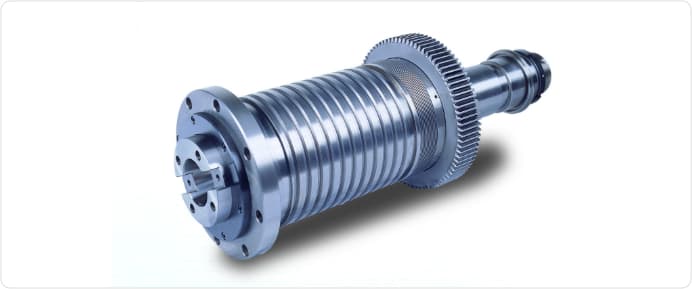

Spindle IDD interno da YCM

• Fuso do redutor padrão de no máximo 6.000 rpm de alta velocidade com potência máxima de 18,5 kW 25 HP e torque de 48 kgf-m 347,19 lb-ft. • Velocidade do fuso de até 10.000 rpm com design IDD (Isolated Direct Drive), juntamente com lubrificação a óleo que pode reduzir o desvio de calor, melhorar a precisão do fuso e prolongar a • Vida útil do rolamento. Potência do fuso 22 kW 30 HP sem caixa de engrenagens, mudança de velocidade elétrica com motor do fuso, torque máximo de 36 kgf-m 260,39 lb-ft. (opção). • A carcaça do fuso tipo quill é com sistema de refrigeração para garantir o melhor controle de temperatura do cabeçote do fuso e para os melhores resultados de usinagem. • Implantado com rolamentos de esferas cerâmicos de contato angular preciso para rigidez axial e radial extra para atender aos requisitos de corte pesado.
Imagem 1

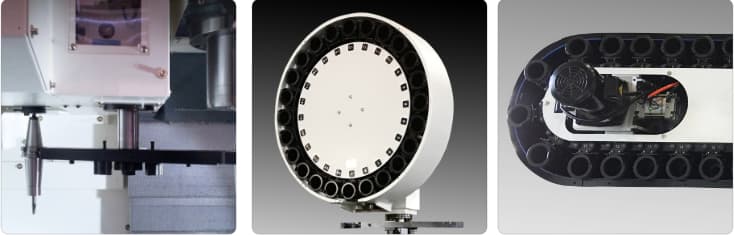

Magazine de ferramenta de alta estabilidade

• Troca automática de ferramenta (TT): 4,2 seg. • Capacidade do carregador de ferramentas: 32T (opcional 24T/40T).
Imagem 1

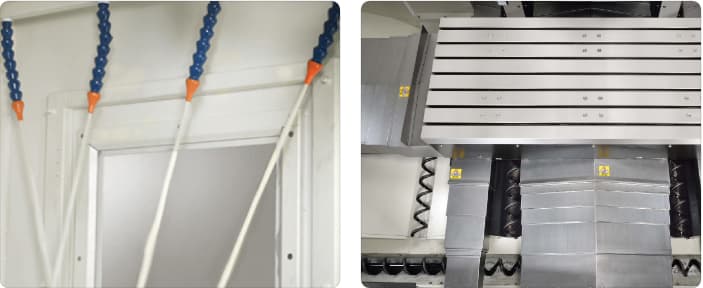

Novo design exterior

• Exterior do gabinete completo (incluindo tampa superior). • Janela lateral conversível para remoção conveniente de cavacos. • Design estético da tampa traseira. • Remoção suave de cavacos. • O sistema de brocas quad chip (4 Y-axial) garante a remoção fluente de cavacos, evitando o acúmulo de cavacos. [com Transportador de Chips Traseiro (opcional)].
Imagem 1

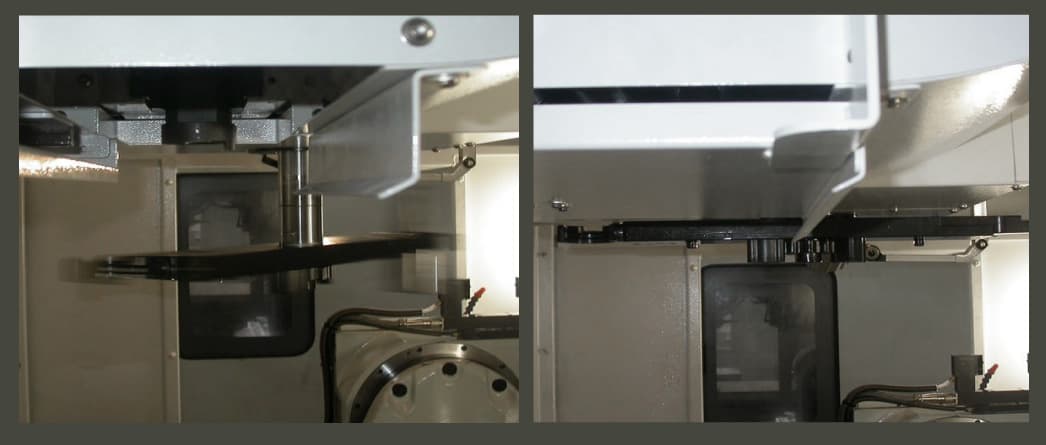

Design da porta de compartimento de ferramentas automática

• Acionado por cilindro pneumático. • Evite que refrigerante e cavacos entrem no magazine de ferramentas.
Imagem 1
